電流互感器的原理

· 產品詳情/PRODUCT DETAILS

       電流互感器是一種廣泛應用于電力系統中的傳感器，它可以將高電壓電流轉換成低電壓電流，以滿足電力系統中對電流測量的需要。電流互感器的原理基于電磁感應定律，其結構包括鐵心、一次繞組、二次繞組等部分。以下是詳細的介紹。

首先，鐵心是電流互感器的主要部分之一。它通常由硅鋼片或其他磁性材料制成。在電流互感器中，鐵心的作用是集中磁場，從而使得電流互感器具有更高的靈敏度和準確性。

其次，一次繞組是電流互感器的另一個重要部分。一次繞組通常包裹在被測電線周圍，并直接暴露在電流中。當電流通過一次繞組時，它會在鐵心中產生磁場。一次繞組的匝數決定了產生的磁場強度。

最后，二次繞組是電流互感器的最后一個部分。這是一個較大的線圈，通常包裹在鐵心的另一端。當一次繞組中的電流通過鐵心時，它會在線圈中誘發電勢。這就是電磁感應定律的應用。

電流互感器的原理基于上述三個部分。當高電壓電流通過一次繞組時，它會在鐵心中產生磁場，從而誘發二次繞組中的電勢。因為二次繞組的匝數比一次繞組少得多，所以誘發的電勢也會降低到一個合適的水平，以便進行測量和監控。

電流互感器在電力系統中起著至關重要的作用。它們可用于測量和監控電力系統中的電流、功率和能量等參數。此外，電流互感器還可以用于保護電力系統，當電流超過預定值時，它們會自動切斷電路以保護設備。

總之，電流互感器是一種基于電磁感應定律的傳感器，其結構包括鐵心、一次繞組、二次繞組等部分。它廣泛應用于電力系統中，可用于測量、監控和保護電力系統。

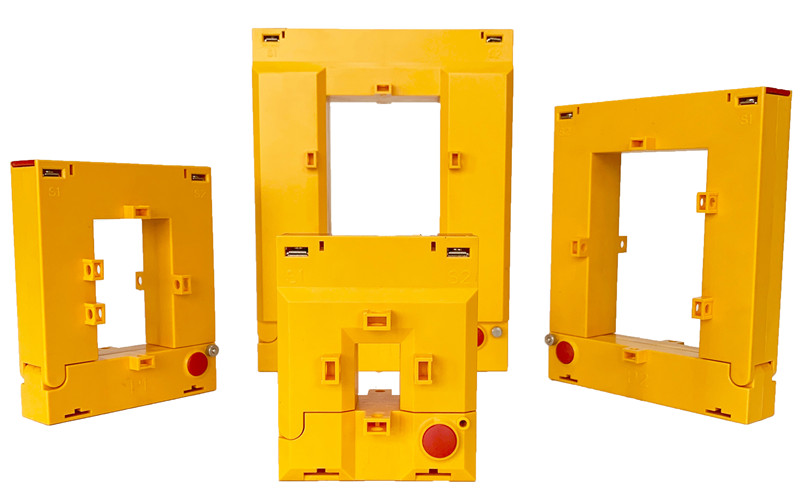

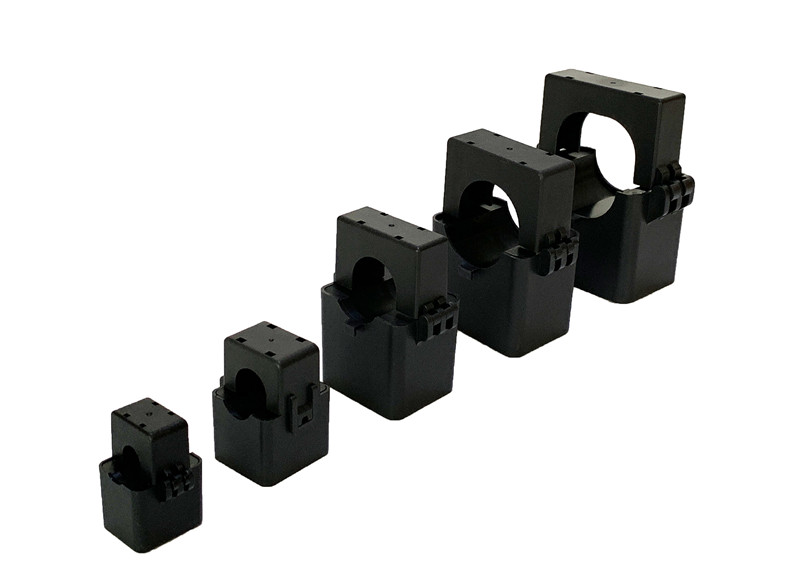

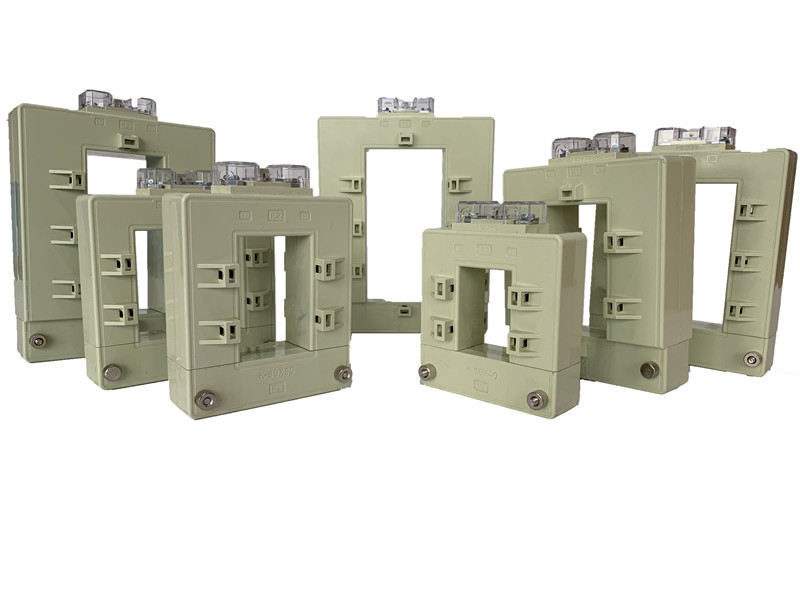

 宜興中瑞電子專業生產各類電流互感器，開合式電流互感器，開口互感器，
