ZRR-C/V37 故障錄波用電流電壓變換器

1.錄波用電流變換器 (ZRR-CXX系列) a.主要特點: (1)、線性好,一致性優,工作范圍寬 (2)、暫態特性好,波形傳遞真實,能承受額定電流10-60倍瞬時沖擊波形不畸變 (3)、電路簡單

· 產品詳情/PRODUCT DETAILS

1.錄波用電流變換器 (ZRR-CXX系列)

a.主要特點:
(1)、線性好,一致性優,工作范圍寬
(2)、暫態特性好,波形傳遞真實,能承受額定電流10-60倍瞬時沖擊波形不畸變
(3)、電路簡單,無須外接工作電源,運行可靠
(4)、能有效抑制電快速瞬變脈沖群信號干擾
(5)、原邊繞組與副邊繞組、繞組與屏蔽之間可靠絕緣
(6)、電流電壓一次變換到位，直接將被測電流隔離轉換成電壓

b.電氣參數：
(1)、額定輸入電流Lin: 0–10A
(2)、二次輸出電壓Vo: 0–10V
(3)、非線性度:比差＜±0.1%;角差＜±15分
(4)、線性范圍：10%～4000%（甚至更多）額定電流
(5)、頻率特性: 45-800HZ
(6)、功耗限值:0.5VA
(7)、絕緣電阻: 500MΩ @500VdC
(8)、工頻耐壓: 3kV 2mA 1min
(9)、輸出負載阻抗:＞50KΩ
(10)、結構：環氧樹脂灌封
(11)、外殼：PBT耐高溫阻燃或ABS阻燃材料
(12)、端子：輸入端為銅線，輸出端為導線

2.錄波用電壓變換器 (ZRR-VXX系列)

a.主要特點:
(1)、原邊電壓與副邊電壓具有固定的比例關系，以至于初級回路中電位的任何變化將被精確的反應在與副邊端子并聯的儀表或其他裝置上
(2)、原邊繞組與副邊繞組、繞組與屏蔽之間可靠絕緣
(3)、線性好,工作范圍寬,一致性優
(4)、電路簡單,無須外接工作電源,運行可靠

b.電氣參數：
(1)、額定輸入電壓Vin: 0–500V
(2)、二次輸出電壓Vo: 0–10V
(3)、線性范圍：5%～120%（甚至更多）額定電流
(4)、非線性度:比差＜±0.1%;角差＜±5分
(5)、頻率特性: 45-800HZ
(6)、功耗限值:0.5VA
(7)、工作溫度: -40C～+85C
(8)、絕緣電阻: 500MΩ @500VDC
(9)、工頻耐壓: 3kV 2mA 1min
(10)、輸出負載阻抗:＞5KΩ
(11)、額定電壓下的空載電流: ＜0.5mA
(12)、結構：環氧樹脂灌封
(13)、外殼：PBT耐高溫阻燃或ABS阻燃材料
(14)、端子：輸入、輸出端為導線

   型號含義: ZRR-C/V XX

ZR ----------中瑞電子科技有限公司

R   ----------產品品種代號（R、錄波用電流電壓用變換器）

C/V----------分類代號（ C、電流變換器   V、電壓變換器）

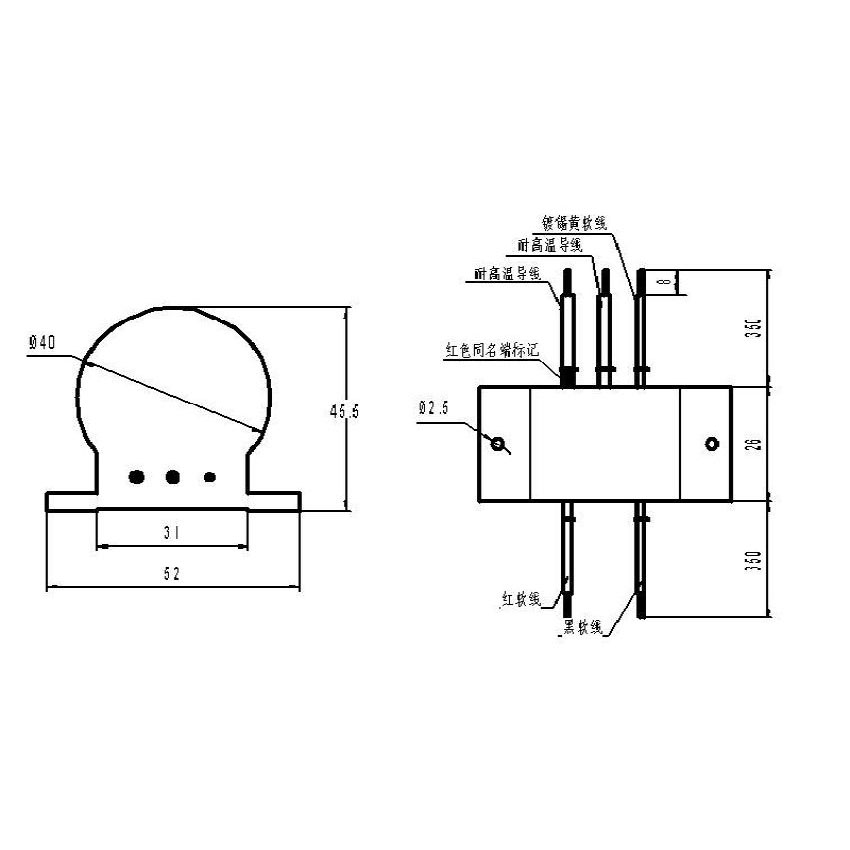

XX ----------產品外殼代碼

錄波用電流變換器 產品主要規格

備注：以上規格為常備產品，也可以根據用戶需要設計制作

錄波用電壓變換器 產品主要規格

備注：以上規格為常備產品，也可以根據用戶需要設計制作
