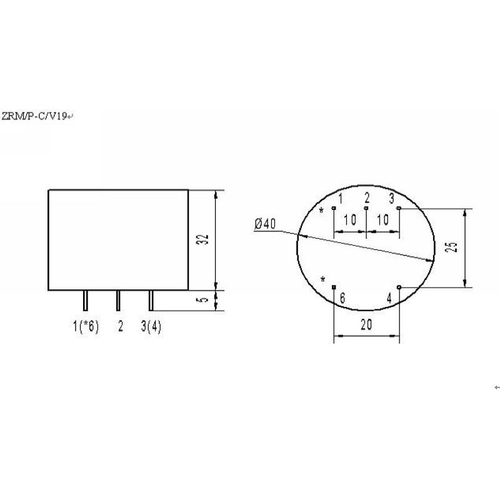

ZRP-C/V19 測量用電流電壓變換器
主要特點:
(1)、能有效抑制電快速瞬變脈沖群信號干擾。
(2)、原邊繞組與副邊繞組、繞組與屏蔽之間可靠絕緣。
(3)、過載能力強，能承受額定電流10-20倍瞬時沖擊不飽和，波形無明顯失真
(4)、電流電壓一次變換到位，直接將被測電流隔離轉換成電壓。
(5)、產品的一致性好。
· 產品詳情/PRODUCT DETAILS
電氣參數：
(1)、額定輸入電流Lin: 0–10A
(2)、二次輸出電壓Vo: 0–10V
(3)、線性范圍：10%～2000%（甚至更多）額定電流
(4)、非線性度:比差＜±0.1%;角差＜±10分
(5)、頻率特性: 45-800HZ
(6)、輸出負載阻抗:＞100KΩ
(7)、功耗限值:0.5VA
(9)、絕緣電阻: 500MΩ @500VdC
(10)、工頻耐壓: 3kV 2mA 1min
(11)、輸出負載阻抗:＞100KΩ
(12)、結構：環氧樹脂灌封
(13)、外殼：PBT耐高溫阻燃或ABS阻燃材料
(14)、端子：輸入端為導線，輸出端為針腳
(15)、重量：50-100g
型號含義：ZRP-C/V XX
ZR -------- 中瑞電子科技有限公司
P -------- 產品品種代號（P:保護用電流電壓變換器）
C/V-------- 分類代號（ C:電流變換器 V:電壓變換器）
XX -------- 產品外殼代碼
C 電流變換器 主要規格技術參數
規格 | 輸入電流額定值(A) | 輸出 電壓 額定 值(V) | 最大過載電流(A) | 最大過載時輸出電壓（V） | 非線性度 | 功率消耗(VA) | 工頻耐壓 (V) |
比差 (±%) | 角差 (±分) |
20A/3.53V | 1 | 0.1765 | 20 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
20A/7.07V | 1 | 0.3535 | 20 | 7.07 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
50A/4V | 5 | 0.4 | 50 | 4 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/3.53V | 5 | 0.1765 | 100 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/4V | 5 | 0.20 | 100 | 4 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/5V | 5 | 0.25 | 100 | 5 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/6.7V | 5 | 0.335 | 100 | 6.7 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/7.07V | 5 | 0.3535 | 100 | 7.07 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/10V | 5 | 0.5 | 100 | 10 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
150A/3.53V | 5 | 0.1177 | 150 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
150A/4V | 5 | 0.133 | 150 | 4 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
200A/3.53V | 5 | 0.083 | 200 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
200A/7.07V | 5 | 0.176 | 200 | 7.07 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
300A/8V | 5 | 0.133 | 300 | 8 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
300A/10.6V | 5 | 0.176 | 300 | 10.6 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/3.53V | 100 | 3.53 | 150 | 5.3 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
200A/5V | 200 | 5 | 300 | 7.5 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
300A/6V | 300 | 6 | 400 | 8 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
600A/10V | 600 | 10 | 800 | 13.3 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
1000A/10V | 1000 | 10 | 1500 | 15 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
V 電壓變換器 主要規格技術參數
規格 | 輸入電壓額定值(V) | 輸出電壓額定值(V) | 輸入電壓過載倍數 | 非線性度 | 空載電流(mA) | 工頻 耐壓(V) |
比差(±%) | 角差(±%) |
57.7V/3.53V | 57.7 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/2.88V | 100 | 2.88 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/3.53V | 100 | 3.53 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/4V | 100 | 4 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/5V | 100 | 5 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/6V | 100 | 6 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/6.7V | 100 | 6.7 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/7.07V | 100 | 7.07 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
110V/3.53V | 110 | 3.53. | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
120V/3.53V | 120 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
120V/7.07V | 120 | 7.07 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
150V/4V | 150 | 4 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
190V/3.53V | 190 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
200V/3.53V | 200 | 3.5. | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
200V/4V | 200 | 4 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
200V/6.7V | 200 | 6.7 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
300V/3.53V | 300 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
300V/4V | 300 | 4 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
300V/5V | 300 | 5 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
450V/7.07V | 450 | 7.07 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000
|
