ZRM-C24 測量用電流變換器
主要特點:
(1)、原邊電壓與副邊電壓具有固定的比例關系，以至于初級回路中電位的任何變化將被精確的反應在與副邊端子并聯的儀表或其他裝置上 。
(2)、原邊繞組與副邊繞組、繞組與屏蔽之間可靠絕緣。
(3)、線性好,工作范圍寬,一致性優。
· 產品詳情/PRODUCT DETAILS
電氣參數：
(1)、額定輸入電壓Vin: 0–500伏
(2)、二次輸出電壓Vo: 0–10伏
(3)、線性范圍：5%～120%（甚至更多）額定電流
(4)、非線性度:比差＜±0.1%;角差＜±5分
(5)、 頻率特性: 45-800HZ
(6)、功耗限值:0.5VA
(7)、工作溫度: -40C～+85C
(8)、絕緣電阻: 500MΩ @500VdC
(9)、工頻耐壓: 3kV 2mA 1min
(10)、輸出負載阻抗:＞50KΩ

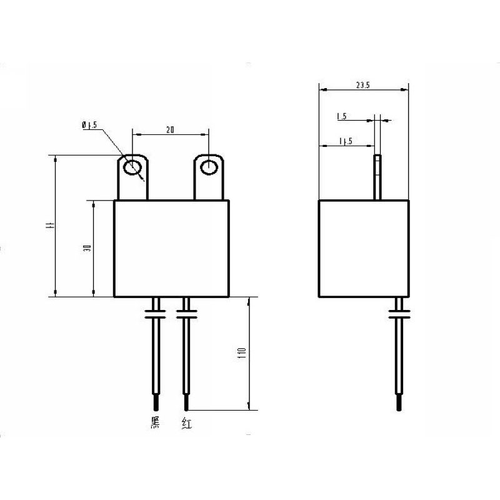

(11)、結構：環氧樹脂灌封
(12)、外殼：PBT耐高溫阻燃或ABS阻燃材料
(13)、端子：針腳
(14)、重量：60-150g
型號含義:
ZR--------中瑞電子科技有限公司
M --------產品品種代號（M、測量用電流變換器）
C --------分類代號（C、電流變換器）
XX--------產品外殼代碼
產品主要規格技術參數
規格 | 最大測量 電壓(V) | 輸入電壓額定值(V) | 輸出電壓額定值(V) | 非線性度 | 空載電流(mA) | 工頻耐壓(V) |
比差(±%) | 角差 (±分) |
100V/2.88V | 120 | 100 | 2.88 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
100V/3.53 | 120 | 100 | 3.53 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
100V/4V | 120 | 100 | 4 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
100/5V | 120 | 100 | 5 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
100V/7.07V | 120 | 100 | 7.07 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
100V/10V | 120 | 100 | 10 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
110V/3.53V | 130 | 110 | 3.53 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
120V/3.53V | 140 | 120 | 3.53 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
120V/7.07V | 140 | 120 | 7.07 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
150V/3.53V | 180 | 150 | 3.53 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
150V/4V | 180 | 150 | 4 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
190V/7.07 | 190 | 120 | 4.47 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
200V/3.53 | 240 | 200 | 3.53 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
200V/4V | 240 | 200 | 4 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
200V/7.07 | 240 | 200 | 7.07 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
300V/3.53V | 300 | 220 | 2.59 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
300V/7.07V | 300 | 220 | 5.19 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
380V/3.53V | 450 | 380 | 3.53 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
450V/7.07V | 450 | 380 | 5.97 | ＜0.1 | ≤5 | ＜0.5 | ＞3000 |
備注:以上規格為常備產品,也可以根據用戶需要設計制作
