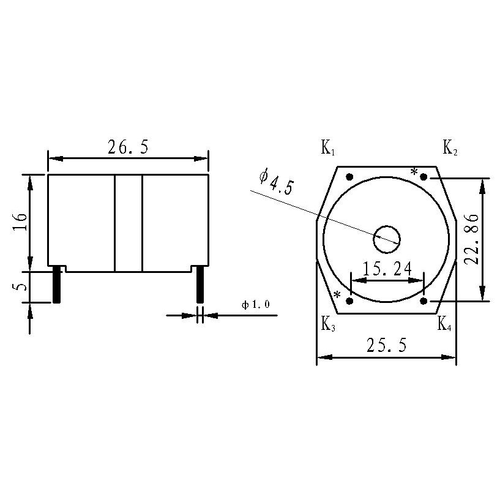

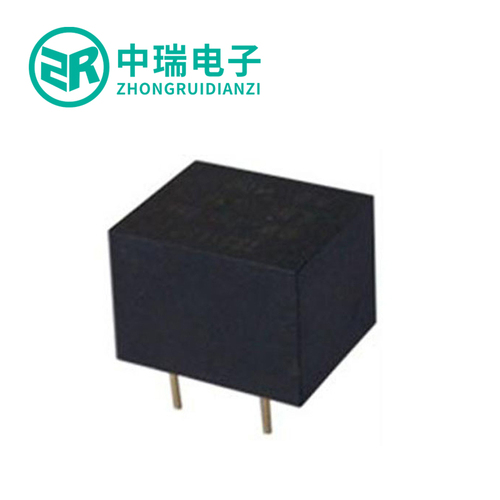

a.主要特點:
(1)、本產品是一種電流型電壓互感器,初級通過電路中串入電阻,將電壓轉換成電流, 經本互感器作電流變換后, 次級輸出電流信號經取樣電阻轉換為所需要的電壓。
(2)、測量范圍寬
b.電氣參數：
(1)、額定輸入電流:1～5mA(根據客戶要求)
(2)、額定輸出電流: 1～5mA(根據客戶要求)
(3)、線性范圍：10%～2000%（甚至更多）額定電流
(4)、非線性度:比差＜±0.1%;角差＜±5分
(5)、頻率特性: 45-800HZ
(6)、絕緣電阻: 500MΩ @500VdC
(7)、工頻耐壓: 3kV 2mA 1min
(8)、輸出負載阻抗:≤300Ω
（9）、結構：環氧樹脂灌封
(10)、外殼：PBT耐高溫阻燃或ABS阻燃材料
（11）、端子：輸人、輸出端為針腳。
(12)、主要規格:原、副邊電流比：
2mA:2mA 、2.5mA:2.5mA 、5mA:5mA 、10mA:10mA
c.型號含義: [ZR H - C XX]
ZR-------中瑞電子科技有限公司
H -------產品品種代號（H、超微型電流電壓變換器）
C -------分類代號（ C、電流變換器）
XX-------產品外殼代碼
d.使用方法:

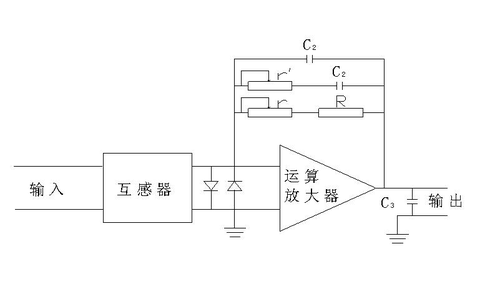

ZRHXX-C系列電流互感器,典型應用電路如圖所示
在預留孔內穿1匝母線,輸入額定電流(例如5A),次級(副邊)會感應出一個毫安級的小電流(例如2.5mA)。調節反饋電阻r,通過運算放大器的作用,在輸出端得到所需要的電壓輸出。
實用舉例:
反饋電阻R=5V/2.5mA/=2.0KΩ。
如果要求輸出電壓很精確，則R可選1.8KΩ,另外串聯一個可調電阻 （300Ω）進行微調；或者選2.2 KΩ,另外并串聯一個可調電阻(50KΩ)進行微調，以達到所要求的精度。C經驗值一般為0.01-0.033μF。r′為200-300KΩ可調電阻。IC為OP07或μA741等通用運算放大器。
特別說明:
在互感器二次側直接并聯電阻, 取得所需的電壓值。電阻值不宜過大, 一般在400Ω以下。電阻過大,互感器線性變差,相移增加。
f.工頻耐壓:3千伏 1分鐘
e.產品主要規格
規格 | 額定輸入電流(A) | 額定輸出電流(mA) | 補償后比差(±%) | 補償后角差(±%) |
1A/2.5mA | 1 | 2.5 | ＜0.1 | ≤5 |
1A/5mA | 1 | 5 | ＜0.1 | ≤5 |
5A/0.35mA | 5 | 0.35 | ＜0.1 | ≤5 |
5A/1.85mA | 5 | 1.85 | ＜0.1 | ≤5 |
5A/2.5mA | 5 | 2.5 | ＜0.1 | ≤5 |
5A/5mA | 5 | 5 | ＜0.1 | ≤5 |
5A/10mA | 5 | 10 | ＜0.1 | ≤5 |
備注：以上規格為常備產品，也可以根據用戶需要設計制作
