ZRP-C/V25 測量用電流電壓變換器
主要特點:
(1)、能有效抑制電快速瞬變脈沖群信號干擾。
(2)、原邊繞組與副邊繞組、繞組與屏蔽之間可靠絕緣。
(3)、過載能力強，能承受額定電流10-20倍瞬時沖擊不飽和，波形無明顯失真
(4)、電流電壓一次變換到位，直接將被測電流隔離轉換成電壓。
(5)、產品的一致性好。

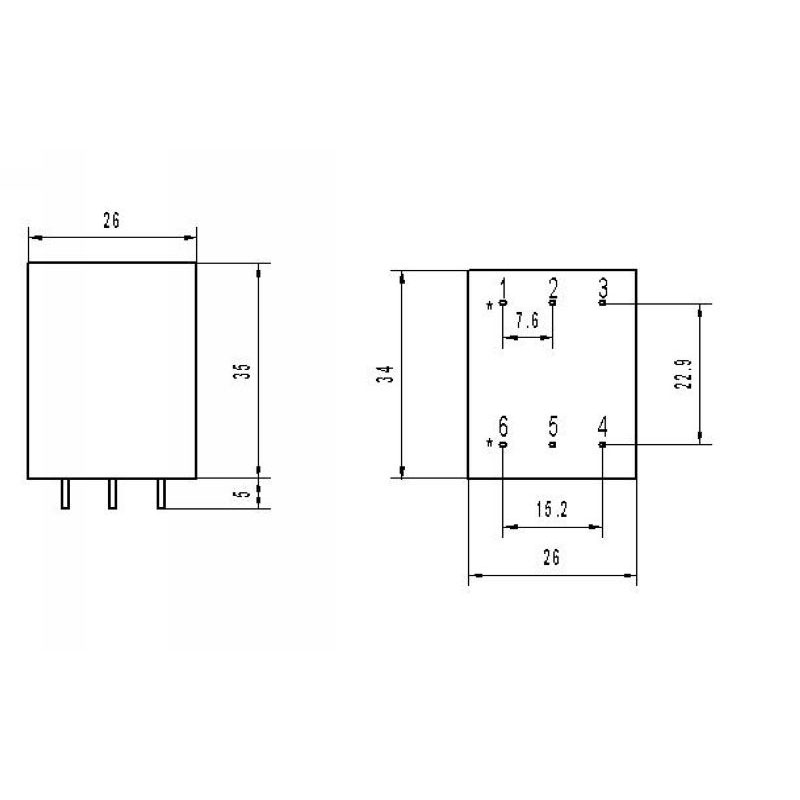

· 產品詳情/PRODUCT DETAILS
電氣參數：
(1)、額定輸入電流Lin: 0–10A
(2)、二次輸出電壓Vo: 0–10V
(3)、線性范圍：10%～2000%（甚至更多）額定電流
(4)、非線性度:比差＜±0.1%;角差＜±10分
(5)、頻率特性: 45-800HZ
(6)、輸出負載阻抗:＞100KΩ
(7)、功耗限值:0.5VA
(9)、絕緣電阻: 500MΩ @500VdC
(10)、工頻耐壓: 3kV 2mA 1min
(11)、輸出負載阻抗:＞100KΩ
(12)、結構：環氧樹脂灌封
(13)、外殼：PBT耐高溫阻燃或ABS阻燃材料
(14)、端子：輸入端為導線，輸出端為針腳
(15)、重量：50-100g
2.保護用電壓輸出型電壓變換器(ZRP-VXX系列)
a.主要特點:
(1)、原邊電壓與副邊電壓具有固定的比例關系，以至于初級回路中電位的任何變化將被精確的反應在與副邊端子并聯的儀表或其他裝置上
(2)、原邊繞組與副邊繞組、繞組與屏蔽之間可靠絕緣
(3)、線性好,工作范圍寬,一致性優
型號含義：ZRP-C/V XX
ZR -------- 中瑞電子科技有限公司
P -------- 產品品種代號（P:保護用電流電壓變換器）
C/V-------- 分類代號（ C:電流變換器 V:電壓變換器）
XX -------- 產品外殼代碼
C 電流變換器 主要規格技術參數
規格 | 輸入電流額定值(A) | 輸出 電壓 額定 值(V) | 最大過載電流(A) | 最大過載時輸出電壓（V） | 非線性度 | 功率消耗(VA) | 工頻耐壓 (V) |
比差 (±%) | 角差 (±分) |
20A/3.53V | 1 | 0.1765 | 20 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
20A/7.07V | 1 | 0.3535 | 20 | 7.07 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
50A/4V | 5 | 0.4 | 50 | 4 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/3.53V | 5 | 0.1765 | 100 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/4V | 5 | 0.20 | 100 | 4 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/5V | 5 | 0.25 | 100 | 5 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/6.7V | 5 | 0.335 | 100 | 6.7 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/7.07V | 5 | 0.3535 | 100 | 7.07 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/10V | 5 | 0.5 | 100 | 10 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
150A/3.53V | 5 | 0.1177 | 150 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
150A/4V | 5 | 0.133 | 150 | 4 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
200A/3.53V | 5 | 0.083 | 200 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
200A/7.07V | 5 | 0.176 | 200 | 7.07 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
300A/8V | 5 | 0.133 | 300 | 8 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
300A/10.6V | 5 | 0.176 | 300 | 10.6 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/3.53V | 100 | 3.53 | 150 | 5.3 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
200A/5V | 200 | 5 | 300 | 7.5 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
300A/6V | 300 | 6 | 400 | 8 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
600A/10V | 600 | 10 | 800 | 13.3 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
1000A/10V | 1000 | 10 | 1500 | 15 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
V 電壓變換器 主要規格技術參數
規格 | 輸入電壓額定值(V) | 輸出電壓額定值(V) | 輸入電壓過載倍數 | 非線性度 | 空載電流(mA) | 工頻 耐壓(V) |
比差(±%) | 角差(±%) |
57.7V/3.53V | 57.7 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/2.88V | 100 | 2.88 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/3.53V | 100 | 3.53 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/4V | 100 | 4 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/5V | 100 | 5 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/6V | 100 | 6 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/6.7V | 100 | 6.7 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/7.07V | 100 | 7.07 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
110V/3.53V | 110 | 3.53. | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
120V/3.53V | 120 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
120V/7.07V | 120 | 7.07 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
150V/4V | 150 | 4 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
190V/3.53V | 190 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
200V/3.53V | 200 | 3.5. | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
200V/4V | 200 | 4 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
200V/6.7V | 200 | 6.7 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
300V/3.53V | 300 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
300V/4V | 300 | 4 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
300V/5V | 300 | 5 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
450V/7.07V | 450 | 7.07 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000
|
